爬梯式混凝土攪拌機主要指JZC混凝土攪拌機，常見有JZC350和JZC500等機型設備，正轉攪拌、反轉出料，多見于小型建筑工程項目，下面主要介紹下爬梯式攪拌機設備的主要結構。

1、爬梯式混凝土攪拌機底架結構

爬梯式混凝土攪拌機底架由12號槽鋼焊接而成，幾乎所有的部件都安裝在上面。底架下面裝有一對輪胎，牽引前面拖把，可適應每小時20公里內的牽引速度，方便設備移動作業。當牽引時，連接部位必須安全可靠，并加一條鋼絲繩底盤前面槽鋼保險。底架前后裝有可調高低的撐腳連接腳，在攪拌機正常工作時將撐腳筒撐起，調整到機子平穩，并使輪胎離地，當要牽引時必須要把撐腳筒拉到高位置，用插銷插牢。

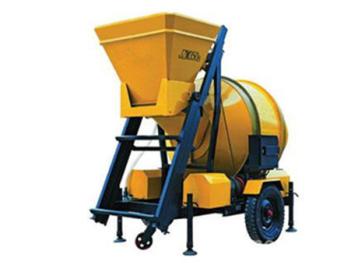

圖為：鄭州昌利生產銷售JZC350爬梯式混凝土攪拌機

2、爬梯式混凝土攪拌機傳動結構

爬梯式混凝土攪拌機的攪拌和上料采用電動機。啟動選用4千瓦電動機，經皮帶輪減速三角帶傳動，由波箱輸出，花鍵軸得到轉動，通過裝在花鍵軸上的20齒輪帶動拌筒上的大齒圈，使轉筒得到每分鐘14圈的轉速。攪拌機采用電動反轉，出料迅速。

3、爬梯式混凝土攪拌機攪拌結構

爬梯式混凝土攪拌機攪拌結構由拖輪組、拌筒和跳動座等組成，呈比錐形的拌筒由四個托輪至承，轉動時，焊在筒內的兩對高低葉片不但帶動拌合物上升和自落，而且做強烈的軸向來回運動，能攪拌出較優質的混凝土。拌筒的錐部焊有一對出料葉片，當拌筒反轉時，拌好的混凝土經低葉片和出料葉片輸送出去。

關于爬梯式混凝土攪拌機的常見機型及主要結構，昌利小編就為您介紹到這里。鄭州昌利是專業的混凝土攪拌機、攪拌站生產廠家，歡迎撥打全國免費熱線電話咨詢訂購各類攪拌機設備。

混凝土攪拌機械相關問答

問：混凝土75站的出料高度？一般是幾米的？

答：攪拌站的出料高度，一般是3.8米，但是隨著混凝土運輸車的改變，現在多調整至4.1米出料。

問：混凝土35站主機什么結構？單軸還是雙軸的？

答：HZS35型混凝土攪拌站，主機大多采用的強制雙臥軸攪拌機，也有部分采用立式單軸攪拌機的。

問：HZS120型混凝土攪拌站可以連續生產高標號的混凝土嗎？

答：此類型號的攪拌站，可以生產常見的所有標號混凝土，只是是生產不同標號混凝土的時候，單位時間內的產能會有一定的差別。

問：HZS75型的攪拌站主機什么型號？

答：根據理論測算以及相關的行業標準，HZS75型攪拌站用的大多是強制式雙臥軸JS1500型混凝土攪拌機，也有部分用的是立式MPC1500型攪拌機。

問：一套HZS180型混凝土攪拌站控制系統需要多少資金

答：根據電控系統配置規格的高低，元器件的選用不一樣，這個有一定的差別，價格在10--15萬之間屬合理價位。

問：HZS90生產線，所需配套設備有哪些？

答：答:一條混凝土攪拌站，除了攪拌設備，還包括混凝土運輸車，泵車，稱重地磅，沙石鏟車，實驗器材，維修設備等等。

問：混凝土35站需要配幾個水泥罐？2個夠嗎？

答：一條標準配置的HZS35型攪拌站，一般配備2個粉罐就夠用了。當然，根據具體用戶的不同情況，也可以增加或者是減少其使用的個數。

問：HZS75站所需場地面積多大？

答：HZS75型攪拌站設備的占地面積不大，大約為（長和寬）：29m*19m。加上沙石料，辦公區域，停車區域等，至少需要5畝及其以上的土地面積。

問：HZS60型混凝土攪拌站需要配置什么規格的鏟車？

答：國內，在鏟車的配備上，HZS60型混凝土攪拌站用的通常上多為50鏟車。

問：HZS90型混凝土攪拌站生產能力是怎么樣的？

答：根據理論測算，一條HZS90生產線，每個小時的產量是90立方混凝土。在實際的生產當中，所攪拌的混凝土標號的不同，攪拌時間也有差別，再加上其他因素的影響，理論產量和實際產量會有一定的差距，實際產量大概在70立方左右。
